Смажьте моторным маслом новые вкладыши и установите в гнезда блока цилиндров
вкладыши с канавкой, а в крышки коренных подшипников - вкладыши без канавки.
Уложите в коренные подшипники коленчатый вал. Вставьте в гнезда 2-го коренного
подшипника (счет коренных подшипников ведется со стороны маховика) упорные
полукольца, предварительно смазав их моторным маслом.
Установите крышки 3-го, 4-го и 5-го коренных подшипников метками в сторону
промежуточного вала. Затяните болты крепления крышек этих коренных подшипников
моментом 6,0-6,5 кгс.м и замерьте индикатором осевой ход коленчатого вала,
который должен быть в пределах 0,07-0,23 мм. Если ход больше, то приведите
его в норму, установив упорные полукольца увеличенной толщины. В запасные
части поставляются упорные полукольца толщиной от 2,30 до 2,50 мм с интервалом
через каждые 0,05 мм.
Установите крышку 2-го коренного подшипника и затяните болты ее крепления.
Установите крышку 1-го коренного подшипника (в запасные части поставляются
изобутиловые прокладки крышки) в следующем порядке:
измерьте сверлом зазор "С" (см. рисунок) между крышкой подшипника
и блоком цилиндров;
если зазор меньше или равен 5 мм, выберите прокладку толщиной 5,10
мм;
если зазор больше 5 мм, используйте прокладку толщиной 5,4 мм;
снимите крышку подшипника и установите подобранные прокладки канавкой
наружу так, чтобы они выступали примерно на 0,2 мм;
вверните в блок цилиндров установочные шпильки диаметром 10 мм х 1,50.
Смажьте моторным маслом обе прокладки;
нанесите на внутренние поверхности крышки подшипника герметик типа
CAF 4/60 THIXO, затем, перед тем как окончательно установить крышку, убедитесь,
что прокладки по-прежнему выступают;
выверните установочные шпильки, вставьте полые шестигранные болты крепления
крышки подшипника, затяните их моментом 6,0-6,5 кгс.м и срежьте выступающую
часть прокладки.

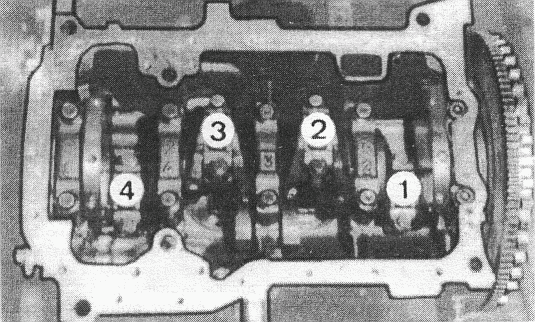

Маркировка крышек коренных подшипников коленчатого
вала и крышек шатунов
Установка упорных полуколец коленчатого вала в гнезда
2-го коренного подшипника
Измерение сверлом зазора "С" между крышкой
1-го коренного подшипника и блоком цилиндров
На внутреннюю поверхность "В" крышки 1-го
коренного подшипника нанести герметик типа CAF 4/60 THIXO. Крышку подшипника
устанавливать с помощью шпилек "G"
